Установка для извлечения семян из шишек, обескрыливания, гранулирования (BCC, Швеция)
|
Цена договорная  Установка для извлечения семян из шишек, обескрыливания, гранулирования (BCC, Швеция)
|
Собранные из леса или плантации шишки требуют обработки. До закладки шишек на хранение или их перемещения на сушку, рекомендуется произвести предварительную очистка от мусора, например: иголки, ветки, чешуйки шишек, земля, пыль. Зрелые шишки, которые не планируется закладывать на хранение после процесса предварительной очистки, могут быть высушены в сушильных шкафах для последующего извлечения из них семян. Партия семян, извлеченная из шишек требует обязательной доработки. В первую очередь осуществляется их обескрыливание.
Техническое описание:
Процесс предварительной очистки:
Данную установку можно использовать для предварительной очистки шишек в небольших лесосеменных центрах. Предварительная очистка небольших партий шишек осуществляется при помощи внутреннего барабана, предназначенного для предварительной очистки. Шишки вручную загружаются в барабан, барабан наклоняется вперед и вращается в горизонтальном положении. По окончании процесса барабан наклоняется вперед и мусор выгружается через отверстие в дне основного барабана. Затем дверки с задвижками открываются для выгрузки очищенной партии шишек.
Процесс извлечения семян:

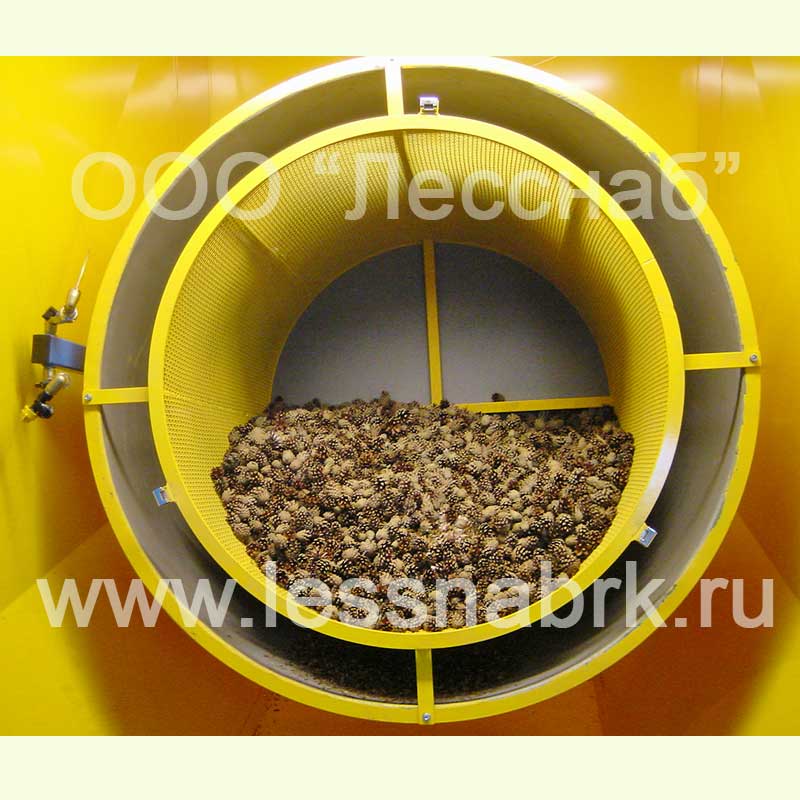

Извлечение семян осуществляется при помощи внутреннего барабана, предназначенного для извлечения семян. Сухие шишки загружаются в барабан через верхнюю дверку, барабан наклоняется вперед и вращается в горизонтальном положении. Семена ссыпаются через через сито внутреннего барабана и собираются на дно основного барабана. По окончании процесса барабан наклоняется вперед и извлеченные семена высыпаются в емкость через отверстие на дне барабана. Пустые шишки выгружаются через дверки с двойными задвижками.
Процесс обескрыливания:
Установка предназначена для бережного обескрыливания семян хвойных деревьев методом влажного трения. Процесс осуществляется в цилиндрическом барабане с приводом от вариационного двигателя. Барабан с приводом опускается и поднимается при помощи электроподъемного устройства. Определенное количество семян засыпается в барабан. Процесс обескрыливания начинается с обрызгивания массы семян водой в медленно вращающемся барабане. Сухие семена и особенно крылатки впитывают в себя воду. Когда все необходимое количество воды добавлено в массу семян, вращение барабана продолжается и одновременно масса семян подсушивается сжатым воздухом до тех пор пока вся крылатка не отделится от семян. Сильный поток воздуха отделяет крылатку от семян в установке и крылатка падает вниз в отверстие, выходящее в емкость для сбора крылатки и пыли. По окончании процесса барабан наклоняется вперед и обескрыленные семена выгружаются через отверстие в дне барабана. Дверки с двойными задвижками оснащены одним окошком и одной маленькой дверцей для наблюдения за процессом
Процесс гранулирования:
Достаточно быстрый и точный засев мелких и неправильных по форме семян на питомниках проблематичен. Эта проблема может быть решена гранулированием - обработкой, увеличивающей размер семян и одновременно придающей им круглую форму. В барабан для гранулирования оснащен низким внутренним барабаном. Поставка полного комплекта принадлежностей для гранулирования содержит барабан с системой распыления жидкости, измерительные емкости, скребки и расходные материалы (декстрин и порошок известняка). Семена загружаются во вращающийся барабан и раствор декстрина добавляется через систему распыления. Порошок известняка понемногу добавляется через сито. В течении процесса семена регулярно перемешиваются рукой, чтобы гарантировать их тщательное смешивание и прилипание порошка к семенам. Семена выгружаются из барабана и порошок, не прилипший к семенам отсеивается (через сито с мелкими отверстиями). Затем семена загружаются обратно в барабан и процесс повторяется. Семена просеиваются через сита с разными размерами отверстий, чтобы разделить мелкие, средние и крупные гранулы. Мелкие и средние гранулы обрабатываются в барабане до тех пор, пока все гранулы не будут примерно одного размера. Гранулированные семена можно хранить в хранилище или использовать для засева незамедлительно. Очень важно, чтобы гранулированные семена хорошо подсохли, этим гарантируется достаточная твердость оболочки.
Преимущества использования:
- Скорость вращения и угол наклона барабана регулируются
- Для осуществления различных операций дополнительно приобретаются легко заменяющиеся внутренние барабаны разных размеров
- Метод влажного трения гарантирует бережное, но эффективное обескрыливание семян
- Металлический корпус установки герметичен, а также содержит выход для подсоединения пылевого фильтра для предотвращения попадания пыли в рабочее помещение.
- В дверке с двойными задвижками есть окошко и маленькая дверка для наблюдения за процессом. Дверка легко снимается для замены внутреннего барабана.
- Для процесса обескрыливания в установке есть встроенная форсунка для подачи воздуха
- Несложный пульт управления для регулировки скорости вращения барабана, угла наклона, запуск/стоп и соленоид/таймер для воздуха/воды
АО БСС выпускает два вида установок для удаления крылатки и извлечения семян из шишек:
- 800 (серия Мини) для небольших лесосеменных центров, научно-исследовательских лабораторий и т.п.
- 1300 (серия Макси) для больших лесосеменных центров
Серия 800 |
Размеры (дл х шир х выс) |
1400 x 1300 x 1500 мм |
Вес |
205 кг |
Электропитание |
1 x 230 В, 6,0 А, 50 Гц |
Потребляемая мощность |
0,25 кВт |
Потребляемый сжатый воздух |
200 л/мин, 6 бар |
Потребляемая вода |
20 л/мин, 2 бар |
Выход к системе фильтрации воздуха |
280 м3/час, диаметр выхода 125 мм |
Максимальная производительность |
Извлечение семян |
ок. 60 л через каждые 2-5 мин |
Обескрыливание |
ок. 120 л через каждые 45-60 мин |
Барабаны для обескрыливания |
Размеры (диам x глубина) |
800 мм x 640 мм |
Внутреннее решето |
|
Размеры (диам x глубина) |
630 мм x 710 мм |
Барабан для гранулирования |
|
Размеры (диам x глубина) |
630 мм x 300 мм |
Серия 1300 |
Размеры (дл х шир х выс) |
2500 x 1700 x 2800 мм |
Вес |
850 кг |
Электропитание |
1 x 230 В, 6,0 А, 50 Гц |
Потребляемая мощность |
1,1 кВт |
Потребляемый сжатый воздух |
300 л/мин, 6 бар |
Потребляемая вода |
20 л/мин, 2 бар |
Выход к системе фильтрации воздуха |
700 м3/час, диаметр выхода 200 мм |
Максимальная производительность |
Извлечение семян |
75 - 200 л через каждые 5 - 8 мин |
Обескрыливание |
75 - 200 л через каждые 30 - 60 мин |
Барабаны для обескрыливания |
Размеры (диам x глубина) |
1000 мм x 1000 мм |
Внутреннее решето |
Размеры (диам x глубина) |
1300 мм x 1000 мм |
Размеры платформы |
3170 мм х 1850 мм. 550 мм. |
Вес платформы |
500 кг. |
|
|
